矿山专用型

　　系统组成

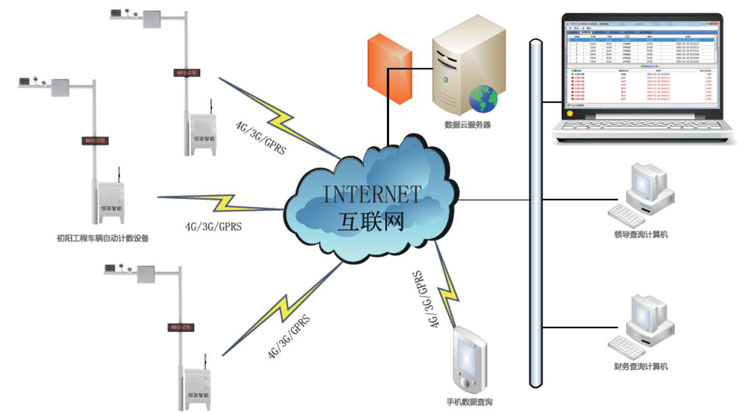

(网络版拓扑图)

(ETC车辆自动计数设备，固定支架安装示意图，主要用于矿区，土建工程固定运输线路)

　　(ETC车辆自动计数设备，移动支架安装示意图，主要用于土建工程、矿区运输路线经常更换的现场)

　　整机特性：

　　系统架构：工业级嵌入式系统 电 源：直流12V(DC 12V)，6A

　　工作环境：全户外大扬尘环境(备注：不受任何环境的影响)

　　工作温度：-30℃ - 60℃ (极端天气可定制) 整机功率：50W

　　识别距离：0 – 30米 LED亮度：全户外高亮度LED显示屏，阳光直射数字清晰可见

　　抓拍像素：1600x1200 过车速度：0 - 20km/h

　　过车频率：连续过车，24小时不间断。 准 确 率：100%计数准确。

　　产品优点

　　1)系统采用工业级嵌入式系统设计，可24小时连续运行不间断使用，100%稳定可靠，100%计数准确，整个系统采用12V直流电源供电。

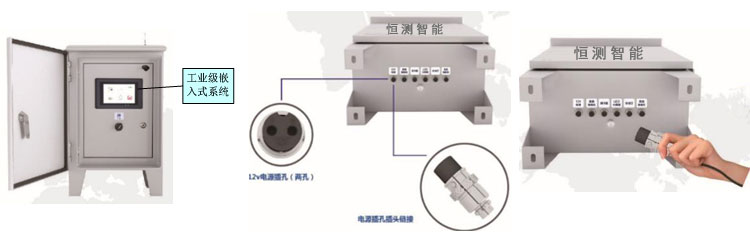

　　2)现场控制柜接线方式全部采用航空插座连接，安装方便，连接可靠，方便移动。每个设备对应一个航空插座，不会接错。

　　3) 现场控制柜主机采用工业级嵌入式触摸屏系统，稳定可靠，功耗低，发热低，无风扇(减少控制柜里的灰尘)，且工业级嵌入式系统支持直接加电、断电开关机,且开机直接进入工作状态，无需其他操作。

　　4)系统24小时自动录像，车辆经过时自动读取车辆电子标签，自动抓拍车辆图片，车号,图片，车辆通过时间一一对应保存。

　　5)车辆通过时，自动在LED屏上显示该车辆的司机编号、当天当班通过的次数;

　　6)车辆通过时每台车辆自动拍摄一张高清照片(1600x1200)，可清楚分辨车辆外观和装载量(是否满载，或空载)，通过时间同步保存。

　　7)图片和数据保存在工业级嵌入式系统中，系统容量16G;录像数据单独保存在32G的存储卡内，自动循环录像。

　　8)单机版，定期通过U盘将图片和数据导入管理电脑主机。

　　9)局域网版，云服务版，系统自动上传图片和数据，如果网络中断，数据在本地控制柜里保存，网络恢复后自动传输到管理电脑主机。

　　9)可以设置允许的最小重复刷卡间隔，防止同一张卡在间隔时间内重复刷卡;

　　10)系统可进行明细数据查询、按工区统计、按司机编号统计、按物料统计，按设备号统计，按设备号司机编号统计等多种统计报表与报表打印和EXCEL数据表格导出。

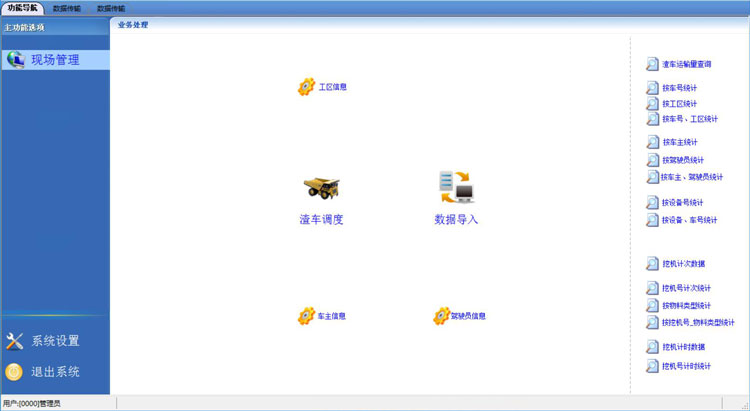

　　三、计数管理软件

　　软件专为矿山车辆自动计数而开发，专业、方便，实用。可按任意时间段、车号、工区、车主、设备号等各种条件查询运输明细数据，自动生成按车辆统计、按工区统计、按司机编号统计、按物料统计，按设备号统计，按设备号司机编号统计等各种统计报表，支持直接打印，导出成EXCEL表格。

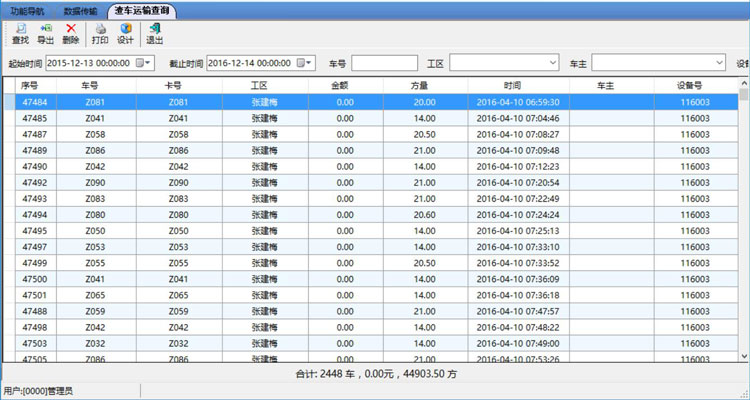

　　1明细数据查询

　　可以通键盘左(←)、右(→)键快速查看过车记录。

　　2按车辆统计

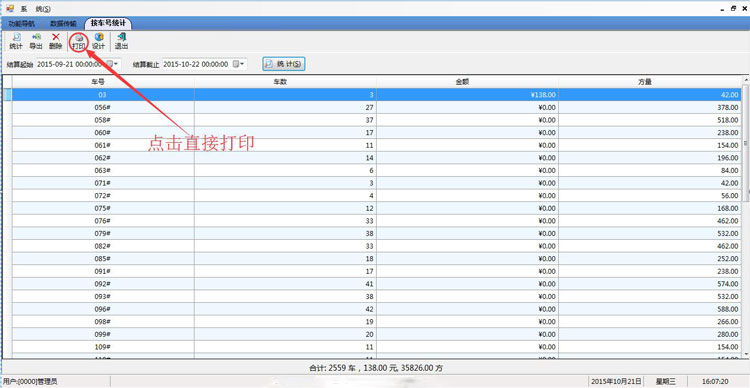

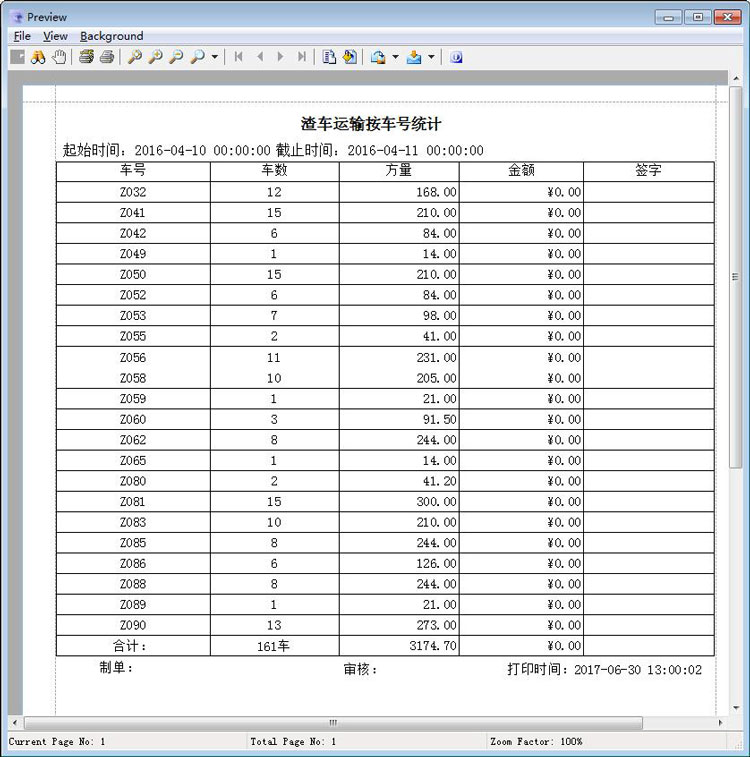

　　所有统计查询，均可直接点击打印按钮进行打印，如下图：

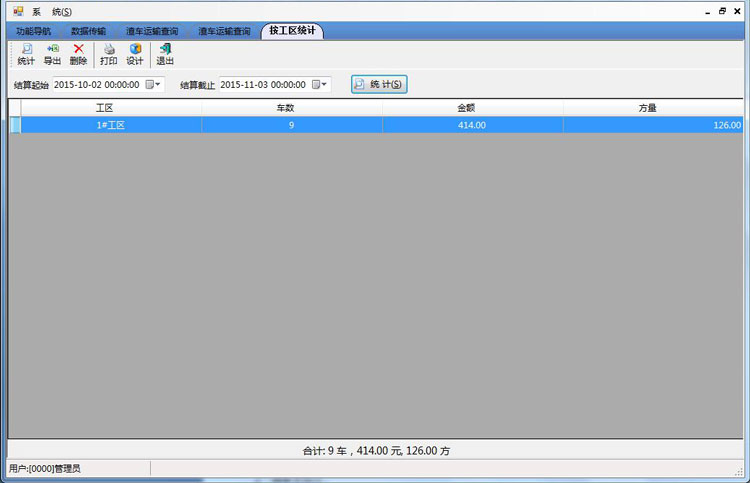

　　3按工区统计

　　点击“现场管理”的“按工区统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　双击行，也可以查看该工区的详细运输记录，方便，快捷。

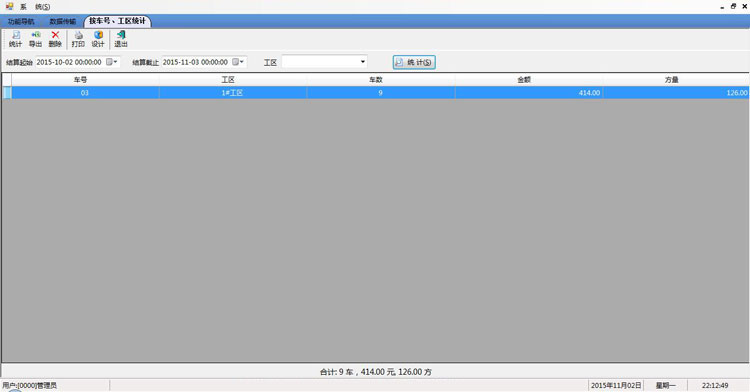

　　4按车号、工区统计

　　点击“现场管理”的“按车号、工区统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　5按驾驶员统计

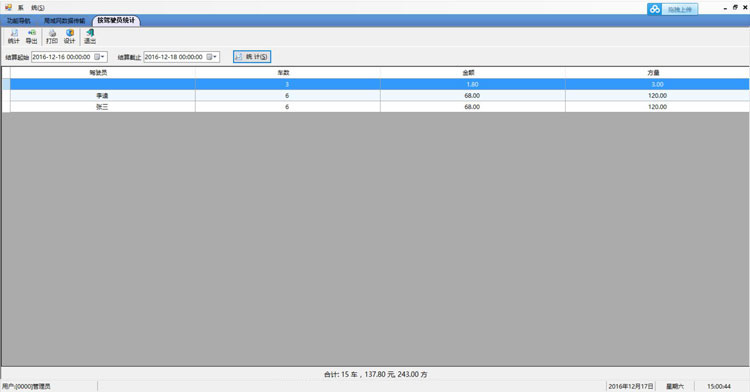

　　点击“现场管理”的“按驾驶员统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　双击行，可以查看该驾驶员的明细运输记录。

　　6按车驾驶员、班次统计

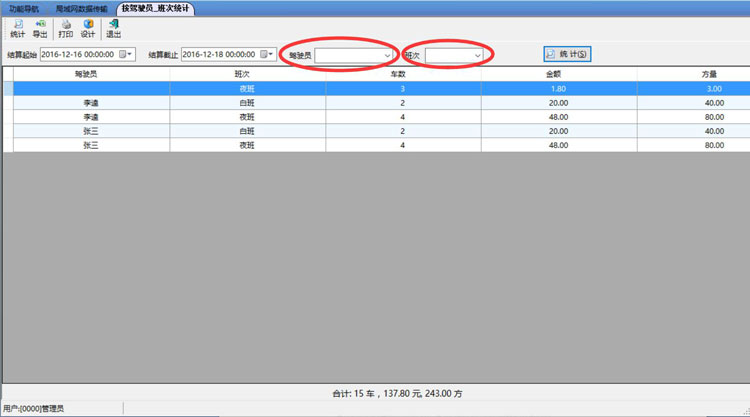

　　点击“现场管理”的“按驾驶员、班次统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　双击行，可以查看该驾驶员该班次的明细运输记录。可以选择指定驾驶员、班次，统计指定驾驶员和班次的过车记录

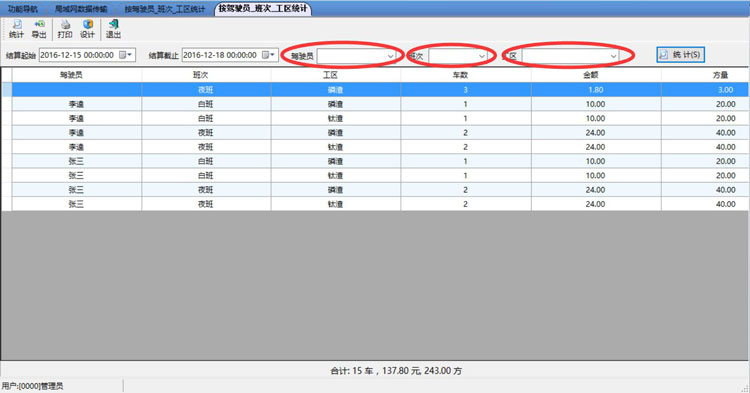

　　7按驾驶员、班次、工区统计

　　点击“现场管理”的“按驾驶员、班次统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　双击行，可以查看该驾驶员、该班次、该工区的明细运输记录。可以选择指定驾驶员、班次、工区，统计指定驾驶员和班次的过车记录。

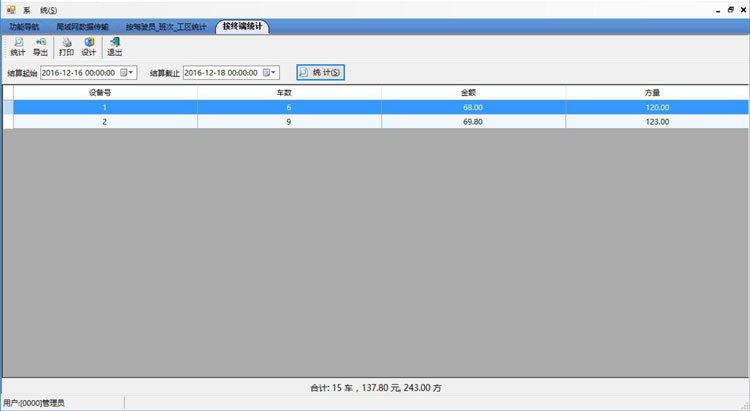

　　8按设备号统计

　　点击“现场管理”的“按设备号统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　双击行，可以查看终端的明细运输记录。

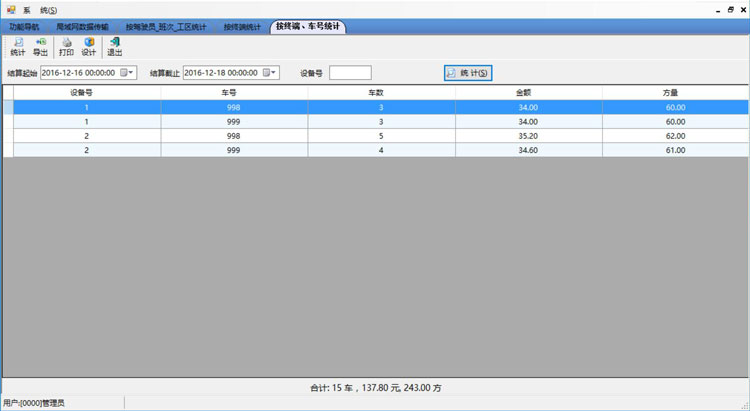

　　9按设备号、车号统计

　　点击“现场管理”的“按终端好、车号统计”，在弹出的窗体里选择要统计的时间段后，点击“统计”按钮即可，如下图：

　　四、手机实时查询APP(苹果、安卓手机都有APP查询系统)

　　1.手机登录界面

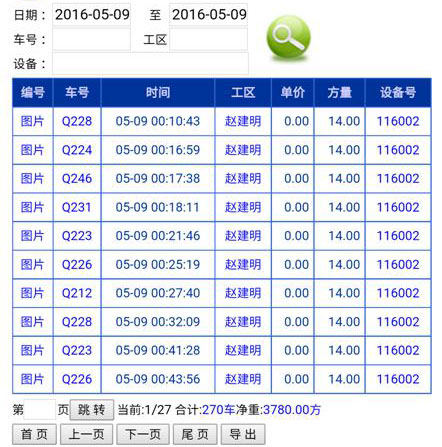

　　2手机实时查询界面

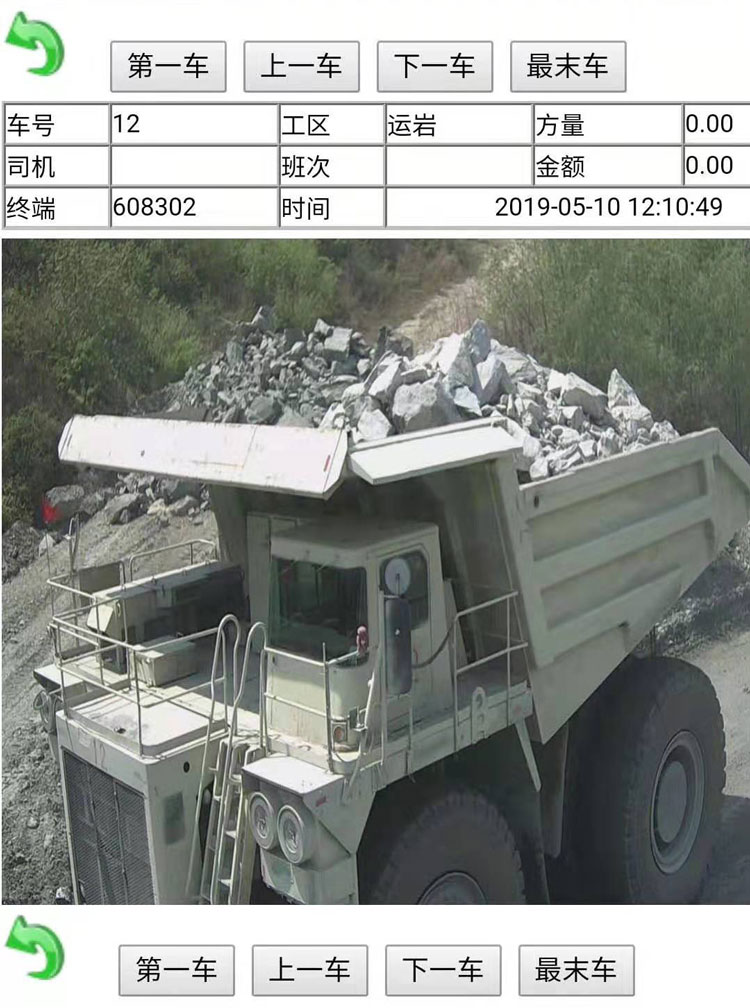

　　对应查看图片：

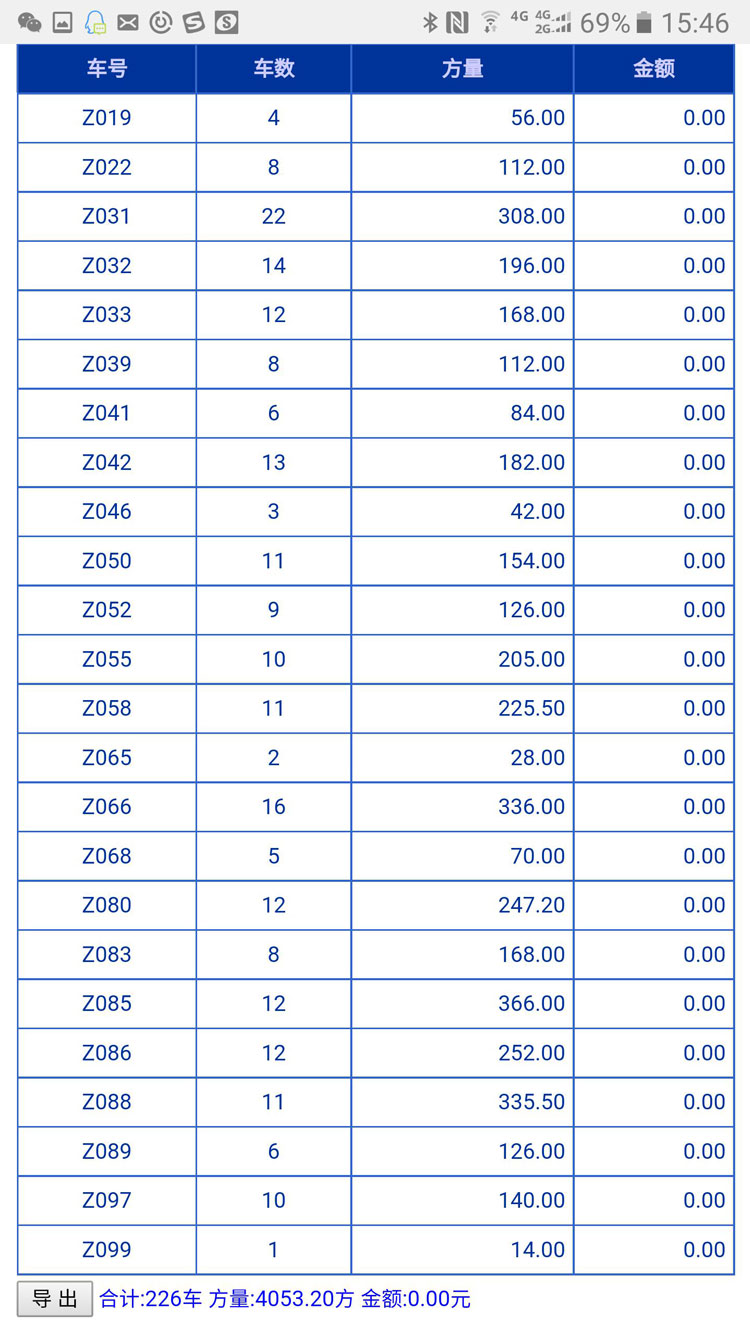

　　3.手机按车号统计界面：

　　客户现场使用照片：

　　五、证书专利

　　1.营业执照
